Η σταθερή λειτουργία του ηλεκτρικού κυκλώματος σε μια μοτοσυκλέτα εξαρτάται από την αρμονική συνεργασία ορισμένων κρίσιμων εξαρτημάτων. Ένα από τα πλέον κομβικά, αλλά και συχνά παραγνωρισμένα, είναι ο ανορθωτής-ρυθμιστής. Παρότι μικρών διαστάσεων, το εξάρτημα αυτό αποτελεί βασικό παράγοντα στην απόδοση και αξιοπιστία του συστήματος φόρτισης της μοτοσυκλέτας. Σε περίπτωση βλάβης του, οι επιπτώσεις μπορεί να είναι από δυσλειτουργία των ηλεκτρονικών μέχρι πλήρη αδυναμία εκκίνησης του κινητήρα.
Ο Ρόλος του Ανορθωτή-Ρυθμιστή στο Ηλεκτρικό Κύκλωμα
Ο ανορθωτής-ρυθμιστής (Rectifier-Regulator) αποτελείται από δύο λειτουργικές μονάδες:
- Ανορθωτής: Αναλαμβάνει τη μετατροπή της παραγόμενης εναλλασσόμενης τάσης (AC), προερχόμενης από τον εναλλάκτη (στατόρ), σε συνεχές ρεύμα (DC), κατάλληλο για τη φόρτιση της μπαταρίας.
- Ρυθμιστής: Εξομαλύνει και διατηρεί τη σταθερότητα της τάσης εξόδου, προστατεύοντας τη μπαταρία και τον ευρύτερο ηλεκτρονικό εξοπλισμό από υπερφόρτιση ή ασταθή παροχή.
Η αποδοτική λειτουργία του ανορθωτή-ρυθμιστή εξασφαλίζει τη σωστή τάση φόρτισης (συνήθως μεταξύ 13,8V – 14,5V), κάτι απαραίτητο για την εύρυθμη λειτουργία των φώτων, του πίνακα οργάνων, των αισθητήρων και των ηλεκτρονικών βοηθημάτων.
Ενδείξεις Δυσλειτουργίας του Ανορθωτή-Ρυθμιστή
Μια αστοχία στον ανορθωτή-ρυθμιστή ενδέχεται να προκαλέσει μια σειρά από προβλήματα που συχνά αποδίδονται σε άλλα εξαρτήματα. Κάποια από τα πιο χαρακτηριστικά συμπτώματα περιλαμβάνουν:
- Ανεπαρκής ή ασταθής φωτισμός (π.χ. τρεμόπαιγμα προβολέων).
- Υπερθέρμανση της μπαταρίας ή του ίδιου του ρυθμιστή.
- Συχνή αποφόρτιση της μπαταρίας χωρίς εμφανή λόγο.
- Καθυστέρηση ή αδυναμία εκκίνησης του κινητήρα.
- Αναπάντεχες βλάβες σε ηλεκτρονικά εξαρτήματα όπως κόρνα, οθόνες, ECU ή σύστημα ψεκασμού.
Όταν αυτές οι ενδείξεις συνδυάζονται, ο έλεγχος του ανορθωτή-ρυθμιστή γίνεται επιτακτική ανάγκη
.
⚡ Τυπικοί Χρωματισμοί Καλωδίων Ανορθωτή-Ρυθμιστή
🔌 Καλώδια από/προς τον Στατόρ (γεννήτρια – εναλλάκτης)
- Κίτρινα καλώδια (YELLOW)
- Πόσα: 3 (μερικές φορές 2)
- Από πού έρχονται: Από τον στατόρ της γεννήτριας (εναλλασσόμενη τάση AC).
- Πού πάνε: Στον ανορθωτή (είσοδος AC).
- Ρόλος: Μεταφέρουν την τριφασική AC τάση που παράγεται από τη γεννήτρια. Δεν έχουν πολικότητα, αλλά πρέπει να συνδεθούν σωστά.
🔋 Καλώδιο προς Μπαταρία (+)
- Κόκκινο καλώδιο (RED)
- Από πού έρχεται: Από την έξοδο του ανορθωτή (DC+).
- Πού πάει: Στη θετική πολικότητα της μπαταρίας, συνήθως μέσω ασφάλειας (fuse).
- Ρόλος: Τροφοδοτεί συνεχές ρεύμα για φόρτιση της μπαταρίας και του υπόλοιπου ηλεκτρικού κυκλώματος.
⚫ Καλώδιο προς Γείωση (−)
- Μαύρο ή πράσινο καλώδιο (BLACK ή GREEN)
- Από πού έρχεται: Από την έξοδο του ρυθμιστή.
- Πού πάει: Κατευθείαν στο σασί (πλαίσιο) της μοτοσυκλέτας ή στη γείωση της μπαταρίας.
- Ρόλος: Ολοκληρώνει το κύκλωμα του συνεχούς ρεύματος (αρνητικός πόλος – DC−).
💡 Προαιρετικό σήμα αναφοράς (σε μερικά μοντέλα)
- Μαύρο με λευκή ρίγα ή καφέ (BLACK/WHITE ή BROWN)
- Από πού έρχεται: Από το διακόπτη ανάφλεξης ή από τον πίνακα.
- Πού πάει: Στον ρυθμιστή.
- Ρόλος: Παρέχει σήμα τάσης αναφοράς (sense wire), ώστε ο ρυθμιστής να “βλέπει” την τάση της μπαταρίας και να ρυθμίζει ανάλογα την έξοδο.

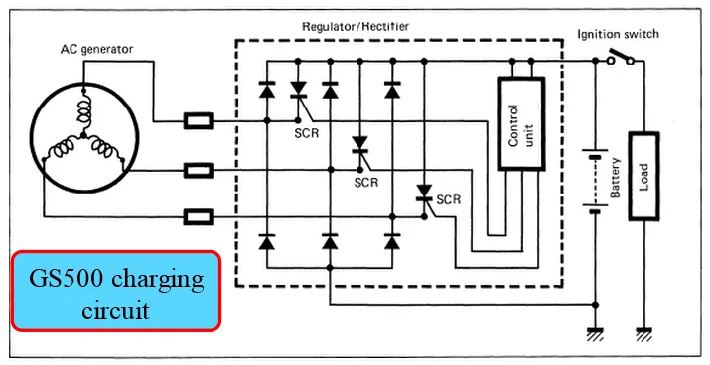

🧩 Παράδειγμα τυπικής καλωδίωσης:
Έλεγχος της Κατάστασης με Πολύμετρο
Ένα ψηφιακό πολύμετρο είναι το πιο βασικό διαγνωστικό εργαλείο για την αξιολόγηση του ανορθωτή-ρυθμιστή. Ο έλεγχος περιλαμβάνει:
- Έλεγχο της τάσης εξόδου της μπαταρίας με τη μηχανή σε λειτουργία. Τιμές κάτω των 12V ή άνω των 15V υποδηλώνουν δυσλειτουργία.
- Έλεγχο διόδων στον ανορθωτή μέσω της λειτουργίας “διόδου” στο πολύμετρο για να διαπιστωθεί αν υπάρχει αντίστροφη αγωγιμότητα ή ανοικτό κύκλωμα.
- Έλεγχο σταθερότητας τάσης κατά την επιτάχυνση του κινητήρα. Οι διακυμάνσεις εκτός ορίων σημαίνουν ότι ο ρυθμιστής δεν λειτουργεί σωστά.
Γιατί Είναι Κρίσιμη η Έγκαιρη Αντικατάσταση
Η παράβλεψη ενός δυσλειτουργικού ανορθωτή-ρυθμιστή μπορεί να προκαλέσει:
- Μόνιμες ζημιές στη μπαταρία (υπερφόρτιση ή βαθιά αποφόρτιση).
- Καταστροφή της ECU ή άλλων ηλεκτρονικών συστημάτων.
- Απρόσμενες διακοπές λειτουργίας κατά την οδήγηση, που είναι επικίνδυνες, ειδικά τη νύχτα ή σε απομακρυσμένες περιοχές.
Η έγκαιρη διάγνωση και αντικατάσταση του εξαρτήματος όχι μόνο αποτρέπει βλάβες, αλλά και διασφαλίζει την ασφάλεια του αναβάτη και τη συνολική αξιοπιστία του οχήματος.
Συμπεράσματα & Χρήσιμες Συμβουλές
Ο ανορθωτής-ρυθμιστής είναι η ραχοκοκαλιά του ηλεκτρικού συστήματος φόρτισης της μοτοσυκλέτας. Η σωστή του λειτουργία επηρεάζει άμεσα τη μπαταρία και τα ηλεκτρονικά εξαρτήματα. Είναι λοιπόν σημαντικό:
- Να ελέγχεται περιοδικά, ιδιαίτερα πριν από μεγάλα ταξίδια.
- Να αντικαθίσταται με επώνυμα, ποιοτικά ανταλλακτικά.
- Να συνοδεύεται από τακτική συντήρηση της μπαταρίας και του εναλλάκτη.
Για τους αναβάτες που ταξιδεύουν συχνά ή βασίζονται στη μοτοσυκλέτα τους για καθημερινές μετακινήσεις, ένα σταθερό και αποδοτικό ηλεκτρικό σύστημα είναι απαραίτητο. Η προληπτική φροντίδα του ανορθωτή-ρυθμιστή είναι επένδυση στην ασφάλεια και την απροβλημάτιστη εμπειρία οδήγησης.
