Το σύστημα ανάφλεξης αποτελεί ένα από τα σημαντικότερα ηλεκτρονικά συστήματα μιας σύγχρονης μοτοσυκλέτας. Η σωστή λειτουργία του εξασφαλίζει αξιόπιστη εκκίνηση, ομαλή λειτουργία του κινητήρα, χαμηλή κατανάλωση καυσίμου και μειωμένες εκπομπές ρύπων. Οι σύγχρονες μοτοσυκλέτες χρησιμοποιούν ηλεκτρονικά ελεγχόμενα συστήματα ανάφλεξης με ECU, αισθητήρες θέσης στροφάλου και πηνία ανάφλεξης τύπου Coil-On-Plug (COP), γεγονός που επιτρέπει μεγαλύτερη ακρίβεια και αξιοπιστία.
Έλεγχος Μπαταρίας
Η μπαταρία αποτελεί τη βασική πηγή τροφοδοσίας του συστήματος ανάφλεξης. Πριν από οποιαδήποτε διάγνωση, πρέπει να ελέγχεται η κατάστασή της.
Οι ενδεικτικές τιμές είναι:
- Τάση ηρεμίας: 12,6 – 12,8 Volt
- Ελάχιστη αποδεκτή τάση: 12,4 Volt
- Τάση κατά την εκκίνηση: μεγαλύτερη από 9,6 Volt
- Τάση φόρτισης στο ρελαντί: 13,5 – 14,5 Volt
- Τάση φόρτισης στις 5.000 rpm: 13,8 – 14,8 Volt
Χαμηλότερες τιμές μπορεί να προκαλέσουν δυσκολία στην εκκίνηση ή ασταθή λειτουργία του κινητήρα.
 |
 |

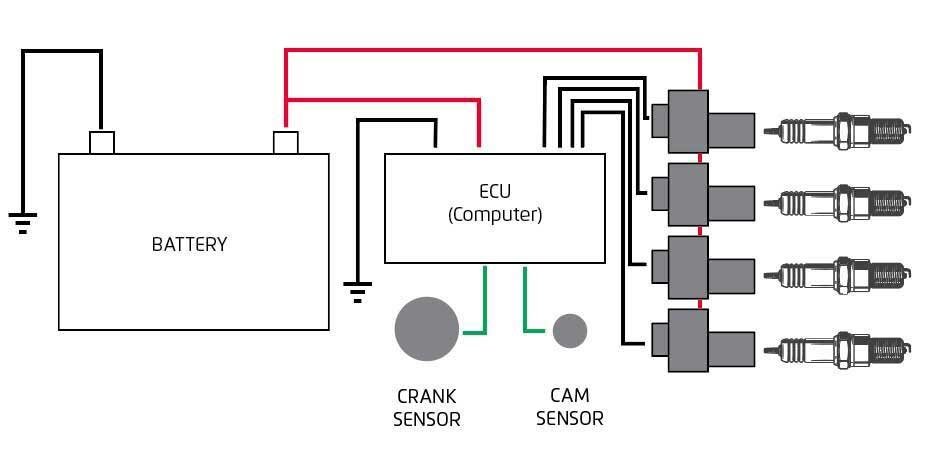

Έλεγχος Τροφοδοσίας ECU και Κυκλώματος Ανάφλεξης

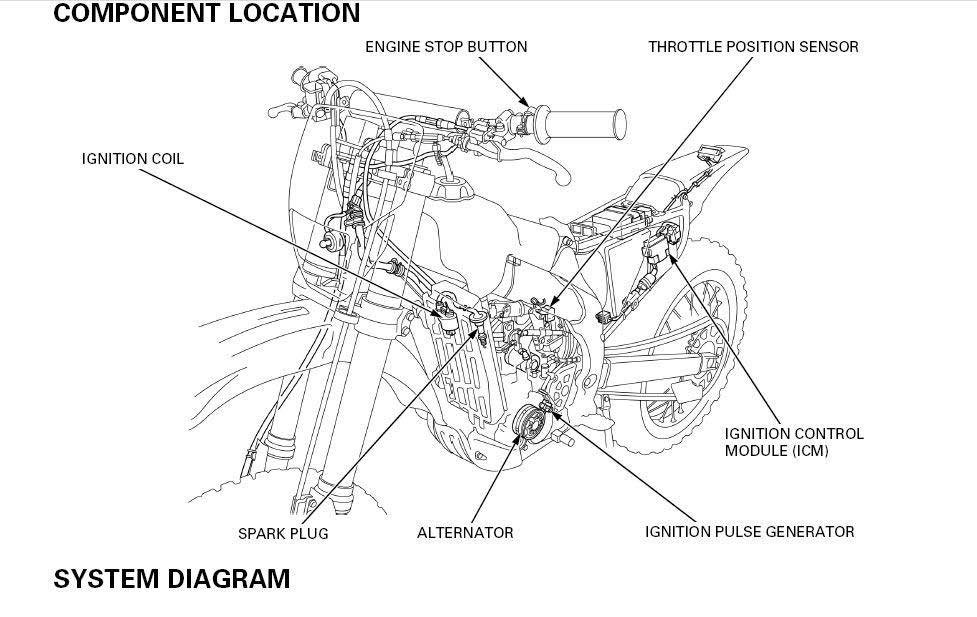

Η ECU και τα πηνία ανάφλεξης πρέπει να τροφοδοτούνται με τάση σχεδόν ίση με αυτή της μπαταρίας. Κατά τον έλεγχο εξετάζονται οι ασφάλειες, ο διακόπτης ανάφλεξης, ο διακόπτης ασφαλείας του πλαϊνού σταντ, ο διακόπτης συμπλέκτη και το κύκλωμα διακοπής λειτουργίας του κινητήρα (Kill Switch).
Η τάση τροφοδοσίας πρέπει να βρίσκεται εντός ±0,2 Volt από την τάση της μπαταρίας.
 |
 |
 |

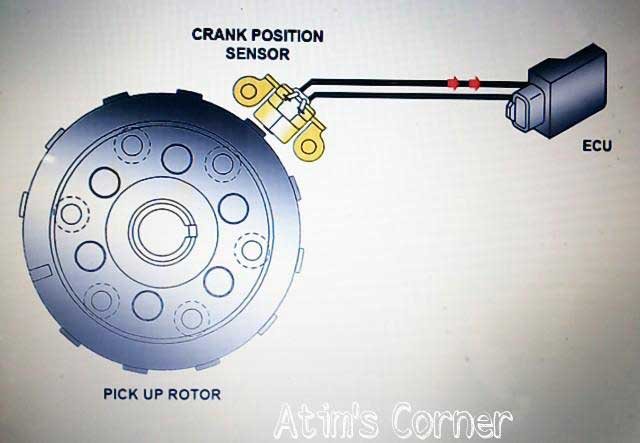

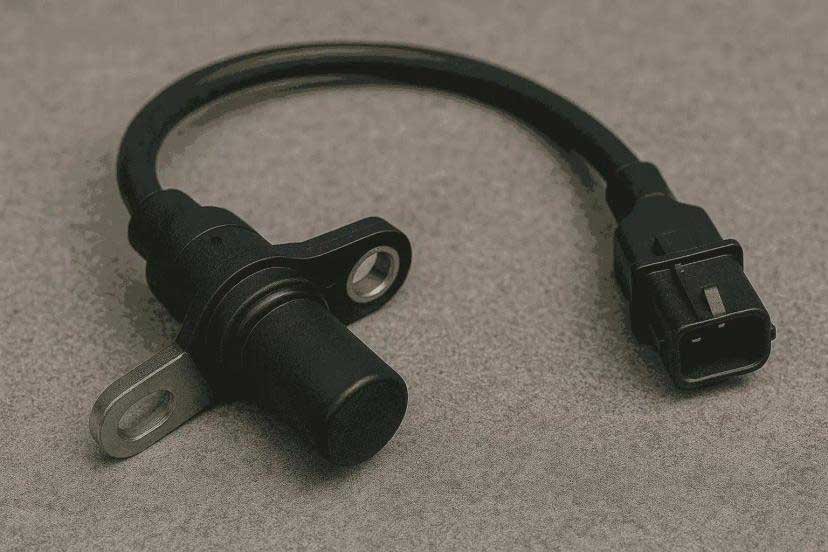

Έλεγχος Αισθητήρα Θέσης Στροφάλου (CKP)
Ο αισθητήρας θέσης στροφάλου παρέχει στην ECU πληροφορίες σχετικά με τη θέση και την ταχύτητα περιστροφής του κινητήρα. Χωρίς το σήμα του αισθητήρα, δεν παράγεται σπινθήρας.

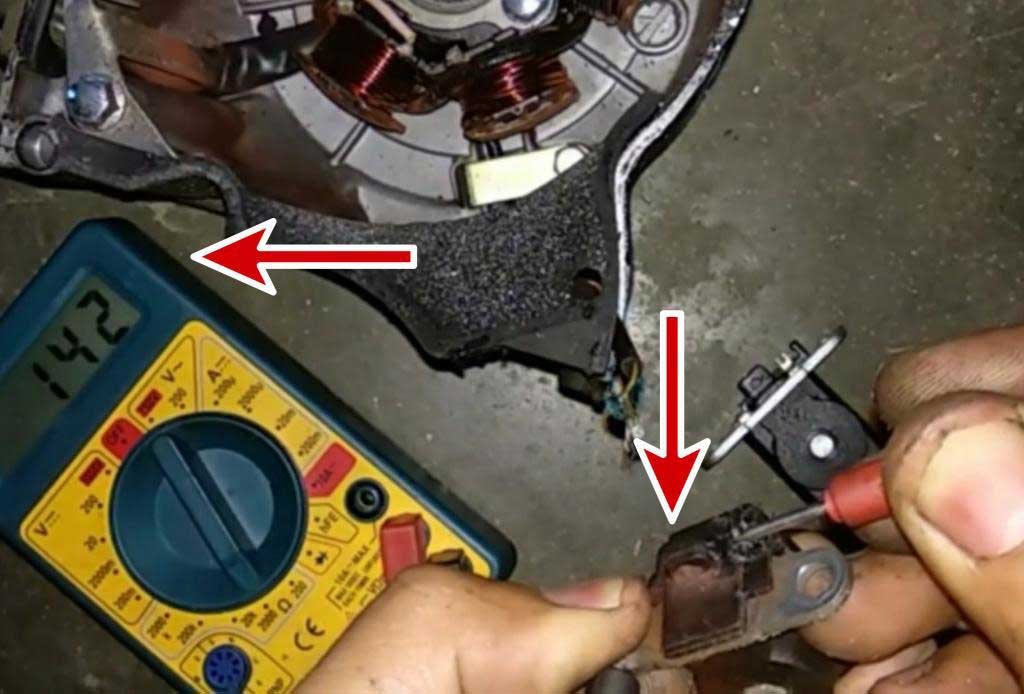

Οι συνήθεις τιμές αντίστασης κυμαίνονται από 100 έως 1.000 Ω, ανάλογα με τον κατασκευαστή. Κατά την περιστροφή του κινητήρα με τη μίζα, η παραγόμενη τάση κυμαίνεται συνήθως από 0,2 έως 2 Volt AC.
Έλεγχος Πηνίου Ανάφλεξης

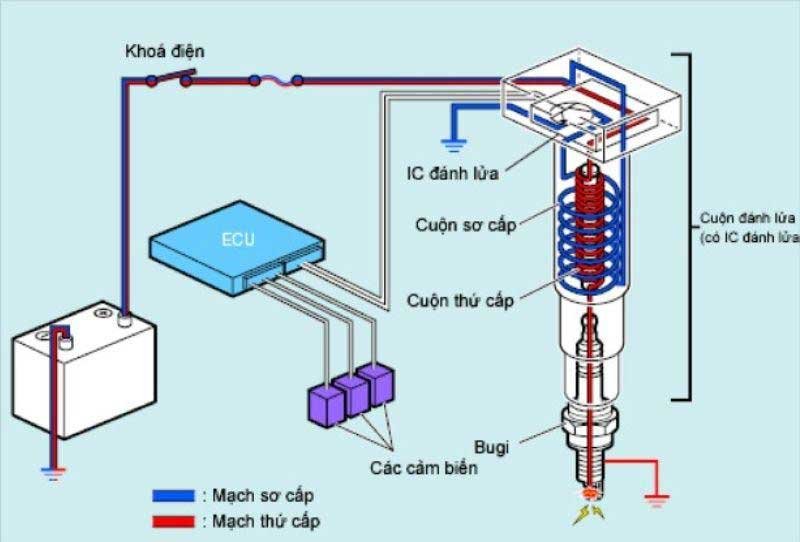

Το πηνίο ανάφλεξης μετατρέπει τη χαμηλή τάση του ηλεκτρικού συστήματος σε υψηλή τάση, απαραίτητη για τη δημιουργία σπινθήρα στο μπουζί.
Ενδεικτικές τιμές:
- Πρωτεύον τύλιγμα: 0,2 – 3 Ω
- Δευτερεύον τύλιγμα: 5 – 20 kΩ
Σε αρκετά σύγχρονα συστήματα COP, η διάγνωση πραγματοποιείται κυρίως μέσω λειτουργικών ελέγχων και διαγνωστικού εξοπλισμού.
 |
 |
 |
Έλεγχος Μπουζί
Τα μπουζί αποτελούν το τελικό στοιχείο του συστήματος ανάφλεξης. Η κατάστασή τους επηρεάζει άμεσα την απόδοση και την κατανάλωση καυσίμου.
Οι συνηθέστερες τιμές είναι:

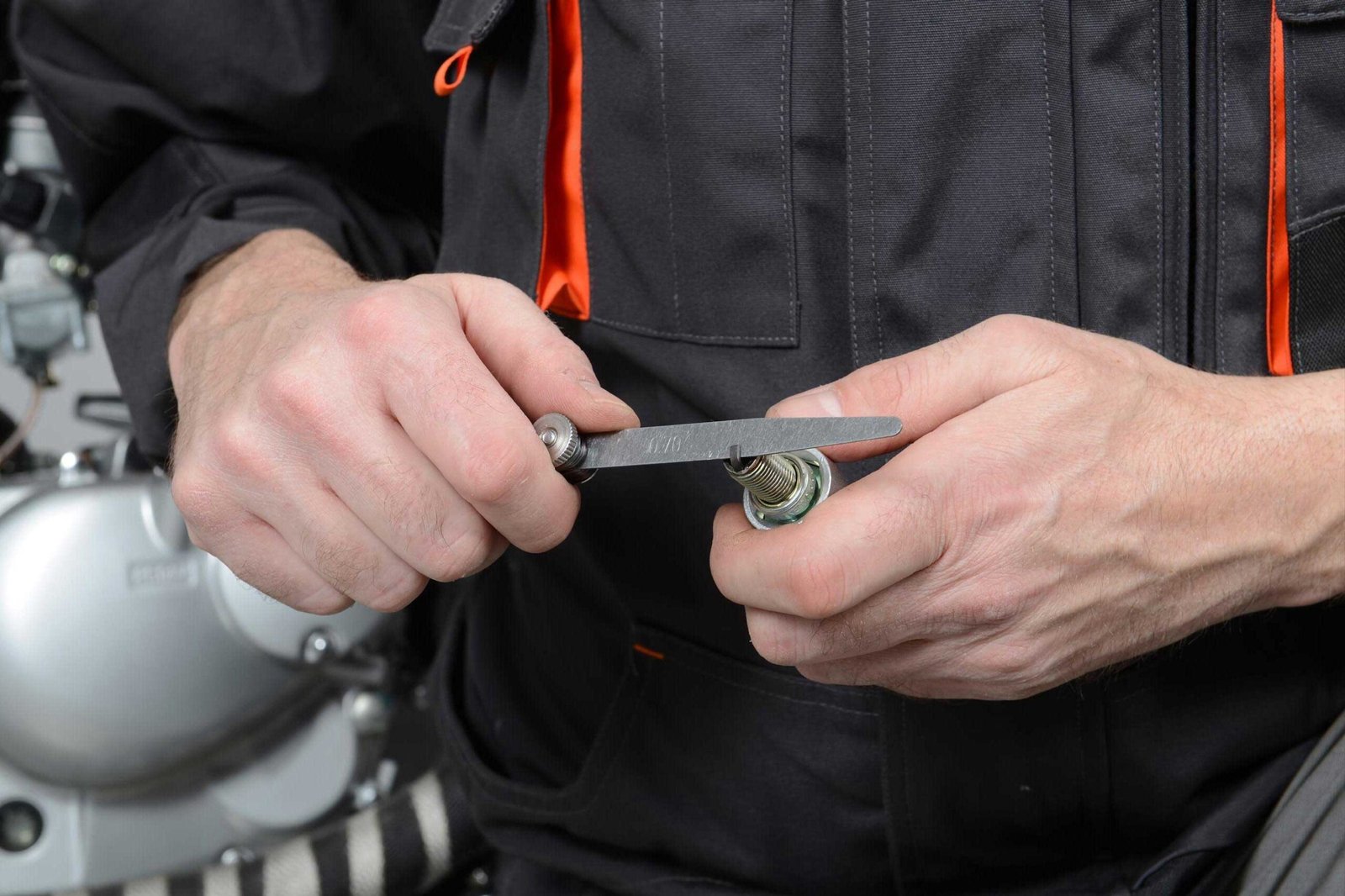

- Διάκενο ηλεκτροδίων: 0,7 – 0,9 mm
- Αντίσταση μπουζί: 3 – 7 kΩ

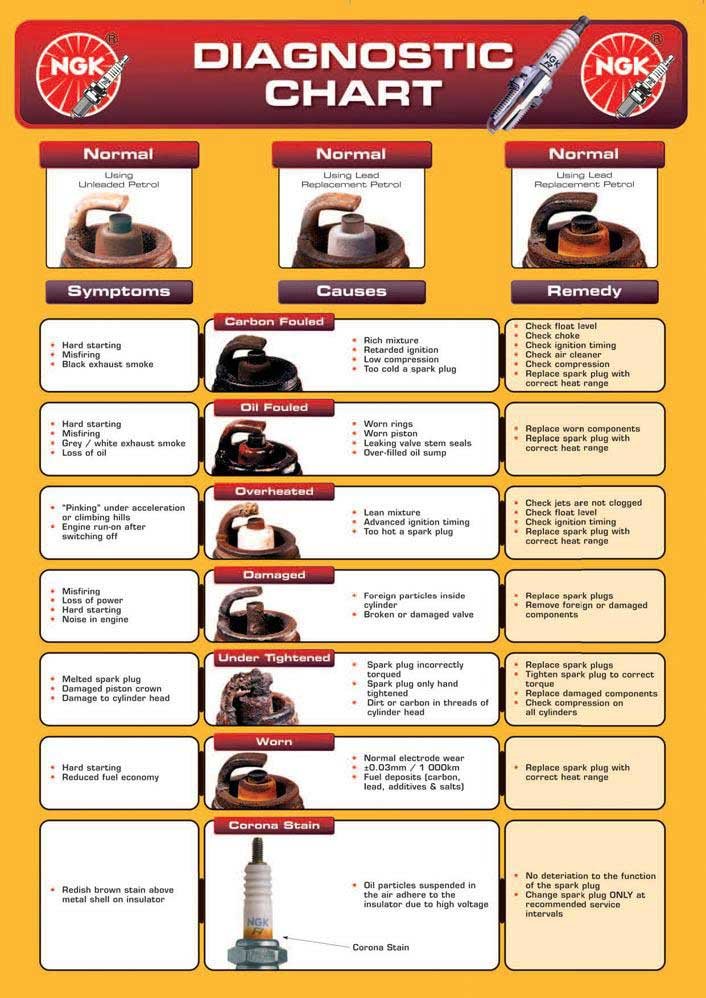

Η οπτική επιθεώρηση μπορεί να αποκαλύψει πολύτιμες πληροφορίες για τη λειτουργία του κινητήρα. Ένα μπουζί με ανοιχτό καφέ ή γκρι χρώμα θεωρείται φυσιολογικό, ενώ η παρουσία μαύρων επικαθίσεων, λευκών αποχρωματισμών ή λαδιού υποδηλώνει πιθανές βλάβες ή λανθασμένη ρύθμιση.
 |
 |
Έλεγχος Γειώσεων
Οι κακές γειώσεις αποτελούν μία από τις συχνότερες αιτίες δυσλειτουργιών στα ηλεκτρονικά συστήματα των μοτοσυκλετών.
Η αντίσταση μεταξύ των σημείων γείωσης δεν πρέπει να υπερβαίνει τα 0,1 Ω, ενώ η πτώση τάσης κατά τη λειτουργία της μίζας πρέπει να παραμένει μικρότερη από 0,2 Volt.

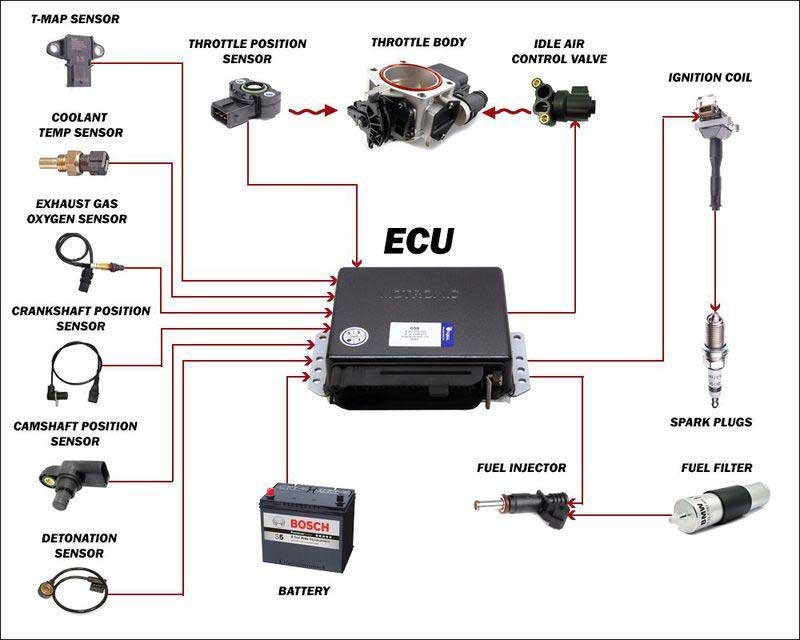

Έλεγχος ECU και Διαγνωστικών Δεδομένων
Η χρήση διαγνωστικού εργαλείου επιτρέπει τον έλεγχο:
- Κωδικών βλαβών (DTC)
- Στροφών κινητήρα κατά την εκκίνηση
- Σήματος αισθητήρα CKP
- Χρονισμού ανάφλεξης
- Θερμοκρασίας κινητήρα
- Ζωντανών δεδομένων λειτουργίας
Η απουσία ένδειξης στροφών κατά τη μίζα αποτελεί συχνά ένδειξη προβλήματος στον αισθητήρα στροφάλου ή στην καλωδίωσή του.
Έλεγχος Συστήματος Φόρτισης
Το σύστημα φόρτισης συνεργάζεται άμεσα με το σύστημα ανάφλεξης. Ανεπαρκής φόρτιση μπορεί να οδηγήσει σε αδύναμο σπινθήρα και προβλήματα λειτουργίας.
Οι ενδεικτικές τιμές είναι:
- Στάτης: 20 – 80 Volt AC ανά φάση στις 4.000 – 5.000 rpm
- Τάση φόρτισης μπαταρίας: 13,8 – 14,8 Volt
Έλεγχος Σπινθήρα
Ένας σωστός σπινθήρας πρέπει να είναι ισχυρός, σταθερός και να έχει έντονο μπλε ή λευκό χρώμα. Αδύναμος ή κιτρινωπός σπινθήρας μπορεί να υποδεικνύει προβλήματα στην μπαταρία, στο πηνίο ανάφλεξης, στις γειώσεις ή στα μπουζί.
Συμπέρασμα
Η σωστή διάγνωση του συστήματος ανάφλεξης απαιτεί συνδυασμό οπτικού ελέγχου, μετρήσεων με πολύμετρο και αξιοποίησης διαγνωστικού εξοπλισμού. Η τακτική επιθεώρηση των βασικών εξαρτημάτων συμβάλλει στην πρόληψη βλαβών, στη βελτίωση της αξιοπιστίας και στη διατήρηση της απόδοσης της μοτοσυκλέτας σε υψηλά επίπεδα.
